Layer fisik adalah satu-satunya layer dengan sifat yang nyata secara fisik, seperti kabel, kartu, dan antena.
* Identivikasi masalah dan masalah lapisan fisik.
lapisan ini mendefinisikan antar muka dan mekanisme untuk meletakkan bit-bit data
1.) Performance lower than baseline – Alasan paling umum untuk kinerja lambat termasuk kelebihan beban atau kurang bertenaga server, cocok switch atau router konfigurasi, kemacetan lalu lintas pada link berkapasitas rendah, dan hilangnya bingkai kronis.
2.) Loss of Connectivity – Jika kabel atau perangkat gagal; gejala yang paling jelas adalah hilangnya konektivitas antara perangkat yang berkomunikasi melalui link yang atau dengan perangkat gagal atau antarmuka. Hal ini ditunjukkan dengan tes ping sederhana. Kehilangan akses dapat menunjukkan sambungan yang longgar atau teroksidasi.
3.) Network bottlenecks or congestion – Jika router, interface, atau kabel gagal, protokol routing dapat mengarahkan lalu lintas ke rute lain yang tidak dirancang untuk membawa kapasitas tambahan. Hal ini dapat mengakibatkan kemacetan atau hambatan dalam bagian-bagian dari jaringan.
4.) High CPU utillzation rates – tingkat pemanfaatan CPU yang tinggi merupakan gejala bahwa perangkat, seperti router, switch, atau server, beroperasi pada atau melebihi batas desain. Jika tidak ditangani dengan cepat, CPU overloading dapat menyebabkan perangkat untuk menutup atau gagal.
5.) Console error messages – Pesan kesalahan dilaporkan pada konsol perangkat menunjukkan masalah layer fisik.
yang sering menyebabkan masalah jaringan pada layer fisik meliputi :
1.) Power-related – alasan yang paling mendasar untuk kegagalan jaringan menduga kegagalan daya pada power supply utama.2.) Hardware faults – rusak kartu antarmuka jaringan (NIC) dapat menjadi penyebab kesalahan transmisi jaringan akibat tabrakan terlambat, frame pendek, dan jabber. Penyebab kemungkinan lain dari jabber yang NIC file rusak atau rusak driver, kabel yang buruk, atau masalah grounding.
3.) Cabling faults - masalah pada Kabel
4.) Attenuation – Redaman dapat disebabkan jika panjang kabel melebihi batas desain untuk media, atau ketika ada koneksi yang buruk akibat kabel yang longgar atau kontak yang kotor atau teroksidasi. Jika redaman parah, perangkat penerima tidak selalu berhasil membedakan bit komponen aliran dari satu sama lain.
5.) Noise – interferensi elektromagnetik lokal (EMI) umumnya dikenal sebagai kebisingan, (noise disebabkan oleh kabel lain di jalur yang sama atau kabel yang berdekatan), kabel listrik di dekatnya, perangkat dengan listrik besar motor, atau apapun yang mencakup pemancar lebih kuat daripada ponsel.
6.) Interface congfiguration errors –untuk menyebabkan itu untuk turun, seperti tingkat yang salah jam, salah sumber clock, dan antarmuka tidak sedang diaktifkan. Hal ini menyebabkan hilangnya konektivitas dengan segmen jaringan terpasang.
7.) Exceeding design limits – Komponen dapat beroperasi suboptimally pada layer fisik karena sedang digunakan pada tingkat rata-rata lebih tinggi daripada dikonfigurasi untuk beroperasi.jenis masalah, menjadi jelas bahwa sumber daya untuk perangkat beroperasi pada atau dekat kapasitas maksimum dan ada peningkatan jumlah kesalahan antarmuka.
8.) CPU overload – Gejala termasuk proses dengan persentase utilisasi CPU tinggi, masukan antrian tetes, kinerja lambat, layanan router seperti Telnet dan ping lambat atau gagal untuk merespon, atau tidak ada update routing.Jika beberapa interface secara teratur kelebihan beban dengan lalu lintas, pertimbangkan mendesain ulang arus lalu lintas dalam jaringan atau upgrade hardware.

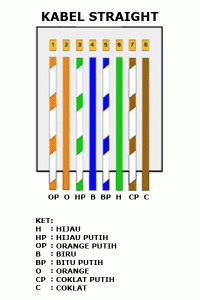

# Straight-Through
istilah ini digunakan untuk kabel Lan yang memiliki urutan warna yng sama pada kedua ujung pinnya, Kabel jenis ini digunakan untuk menghubungkn 2 Buah devise yang tidak sejenis ( Misal :Komputer-switch/Hub,Komputer-Router,Router-Switch,dll).
# Cross over
kabel jenis ini memiliki urutan yang berbed dengan kedua ujungnya,namun perbedan warna itu tidak boleh sembarangan ,karena kedua ujung ini memiliki urutan warna. Cross over digunakan pada saat kita menghubungkan 2 drive yang sejenis ( Misal : Komputer-komputer,Switch-Hub,Router-router,Switch).
# Pengujian Kabel
jika lampu led yang pada Lan tester menyala semua,dari nomor 1-8 berarti telah sukses.kalau ada salah satu yang tidk menyala berarti pada pin nomor tersebut ada masalah, cara yang paling mudah yaitutekn (Press) lagi menggunakan tang.kemungkinan ada pin yang belum tembus.
